　　数显仪表被测参数大多被转换成微弱的低电平电压信号，并经长距离传送到数显表，因此除有用的信号外，还会有些干扰信号夹杂其中，会影响数显仪表测量结果的正确性。
　　干扰源在仪表内、外部都有可能存在。如在数显表外部，大功率用电设备、电网可能成为干扰源。而在数显表内部，变压器、线圈、继电器、电源线等可能成为干扰源。
　　数显仪表产生干扰的途径
　　1、信号源与仪表之间的导线、内部配线通过磁耦合在电路中形成干扰。在大功率变压器、交流电机、电力线的周围空间都存在有很强的交流磁场，而闭合回路处在这种变化的磁场中将产生电动势。这种感应电势与有用信号串联，当传感器与数显表距离较远时，这种串模干扰特别突出。

　　

　　2、干扰源通过电容的耦合在回路中形成干扰，是由于两电场相互作用的结果。通过静电耦合的方式，能在两输入端感应出对地的共同电压，以共模干扰的形式出现，由于共模干扰不和信号相叠加，它不直接对仪表产生影响。但它能通过测量系统形成到地的泄漏电流，该泄漏电流通过电阻的耦合就能直接作用于仪表而产生干扰。电磁感应、静电感应所形成大多是工频干扰电压，但变频器、带整流子的电机等会产生谐波干扰。

　　

　　
　　3、有些测温场合，将热电偶电极直接焊于通电加热的金属件上，由于金属件在平行于电流方向的各点存在电位差，这时引入的干扰电压也是很大的。在高温状态下，耐火材料的绝缘电阻急剧下降，热电偶的保护管绝缘性能也会下降，则电源电压通过耐火砖、热电偶套管等泄漏到热电偶丝上，在热电偶电极与地之间产生干扰电压。
　　
　　
　　4、大地中各个不同点之间往往存在电位差，特别是在大功率用电设备附近，当这些设备的绝缘性能下降时，电位差更大。而现场仪表在使用中，有时不注意会使回路存在两个以上的接地点，就会把不同接地点的电位差引入到数显表中而形成共模干扰。
　　
　　4、当仪表的桥路电源接地时，除桥路输出不平衡信号电压以外，信号线对地还有一公共电压，该公共电压不是所要测量的信号电压，而是共模干扰的一种表现。
　　


　　数显仪表消除干扰的措施

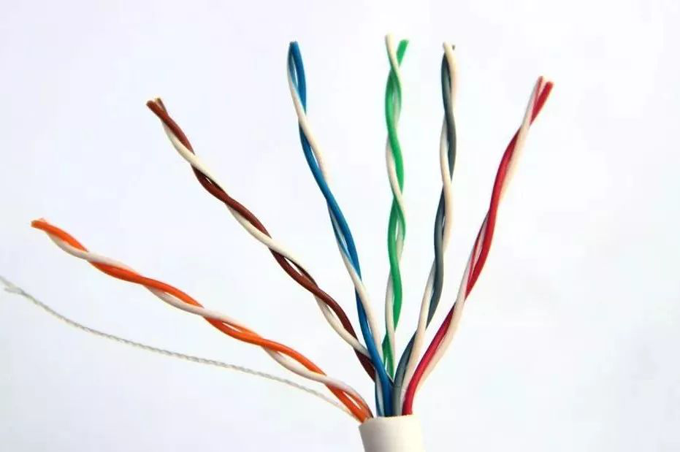

　　1、信号传输导线使用双绞线，能使两根信号线到干扰源的距离大致相等，分布电容也大致相同，所以能使进人数显表的串模干扰大大减小。
　　

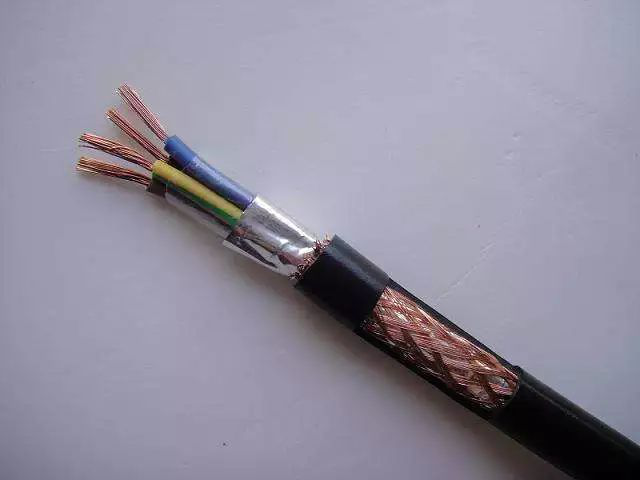

　　2、为了防止电场的干扰，可把信号线穿入铁管中，或者使用屏蔽线，并对屏蔽层采取一点接地。对于直流信号，可在数显表输入端加滤波电路，把杂散信号干扰衰减至最小，信号线要远离动力线，信号线与电源线不要统一孔进入仪表内，信号线应以尽量短的绞线接至信号端子的相邻位置上。
　　

　

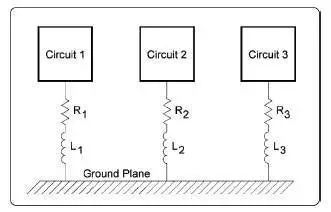

　　3、数显表和变送器的外壳都应接地，以保持零电位，为提高仪表的抗干扰能力，可以把仪表的放大器“浮地”，即将放大器与仪表外壳绝缘，以切断共模干扰电压的泄露途径。
